Menara Perlindungan Kilat Bebas 220KV 30 Meter

Menara Perlindungan Kilat Bebas 220KV 30 Meter berkualiti tinggi ditawarkan oleh pengeluar China Xuteng Iron Tower. Beli Menara Perlindungan Kilat Bebas 220KV 30 Meter yang berkualiti tinggi terus dengan harga yang rendah.

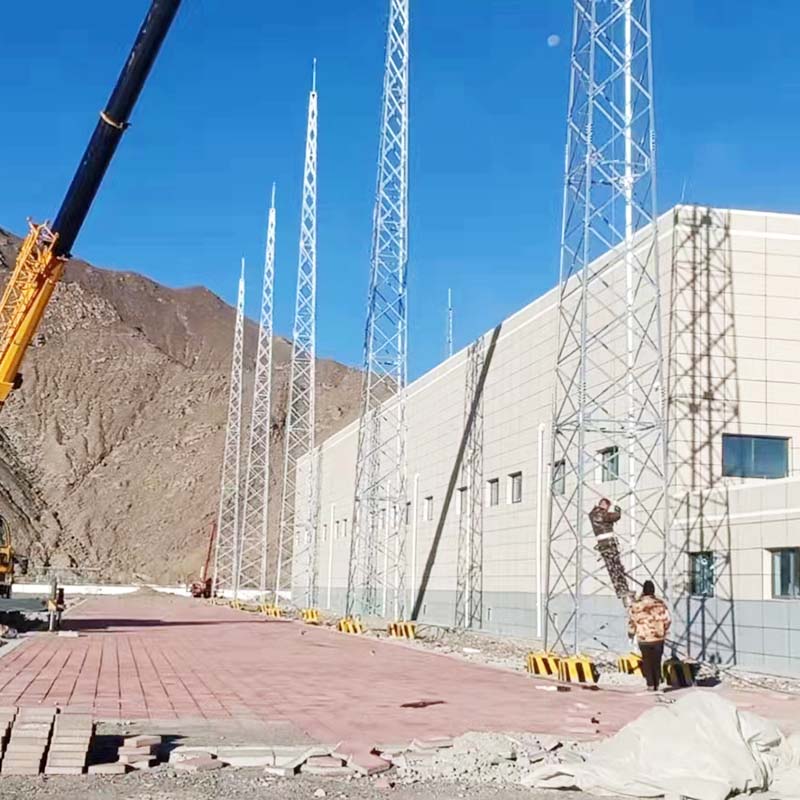

Menara kilat bebas 220KV 30 meter digunakan untuk bangunan seperti kilang penapisan, stesen minyak, loji kimia, lombong arang batu, gudang, dan bengkel mudah terbakar dan meletup.

Julat perlindungan menara joran kilat juga perlu dikira menggunakan kaedah rolling ball untuk mengira jejari perlindungan dan julat perlindungan. Menara perlindungan kilat digunakan terutamanya untuk projek perlindungan kilat di pelbagai bangunan, terutamanya di kilang penapisan, stesen minyak, loji kimia, lombong arang batu, gudang, dan bengkel mudah terbakar dan meletup. Mereka harus dipasang tepat pada masanya. Disebabkan oleh perubahan iklim, bencana kilat terus bertambah buruk. Pada masa kini, banyak bangunan dilengkapi dengan menara pelindung kilat, terutamanya menara besi hiasan keluli tahan karat di atas bumbung. Ia mempunyai pelbagai bentuk, rupa yang cantik dan reka bentuk novel, dan digunakan pada bumbung pelbagai bangunan Bangunan seperti dataran dan ruang hijau di kawasan kediaman saling melengkapi dan menjadi bangunan hiasan ikonik di bandar. Prinsip menara kilat adalah sama seperti penangkal kilat. Kurangkan bencana kilat.

1. Tekanan angin asas

2. Keamatan kubu seismik: 8 darjah dan hari kecil 8 darjah kawasan

Pengeluaran dan pemasangan:

1. Semua komponen logam mesti tergalvani, dan perhatian harus dibayar untuk melindungi lapisan tergalvani semasa operasi.

2. Gunakan paip keluli tergalvani untuk membuat hujung jarum, dengan ketebalan dinding tidak kurang daripada 3mm dan panjang berus timah tidak kurang daripada 70mm. 3. Menara pelindung kilat hendaklah dipasang secara menegak dan kukuh. Sisihan yang dibenarkan untuk menegak ialah 3/1000.

3. Keperluan kimpalan: Kimpalan pusingan hendaklah digunakan untuk kimpalan, dan panjang pusingan mesti mematuhi peraturan berikut:

a. Keluli rata adalah dua kali lebarnya (dengan sekurang-kurangnya 3 tepi dikimpal).

b. Keluli bulat ialah 6 kali diameternya.

c. Apabila menyambung keluli bulat dengan keluli rata, panjangnya ialah 6 kali diameter keluli bulat.

4. Menara perlindungan kilat biasanya diperbuat daripada keluli bulat atau paip keluli, dan diameternya tidak boleh kurang daripada nilai berikut:

a. Menara perlindungan kilat bebas biasanya menggunakan keluli bulat tergalvani dengan diameter 19mm.

b. Menara pelindung kilat di atas bumbung diperbuat daripada paip keluli tergalvani dengan diameter 25mm.

c. Menara perlindungan kilat di bahagian atas menara air menggunakan paip keluli tergalvani dengan diameter 25mm atau 40mm

d. Menara pelindung kilat di bahagian atas cerobong hendaklah diperbuat daripada keluli bulat tergalvani dengan diameter 25mm atau paip keluli tergalvani dengan diameter 40mm. Cincin pelindung kilat hendaklah diperbuat daripada keluli bulat tergalvani dengan diameter 12mm atau keluli rata tergalvani dengan keratan rentas 100mm2, dan ketebalannya hendaklah 4mm

5. Menara pelindung kilat hendaklah diperbuat daripada keluli bulat atau paip keluli yang dikimpal, dan diameternya tidak boleh kurang daripada nilai berikut: panjang jarum kurang daripada 1m: keluli bulat ialah 12mm, paip keluli 20mm, panjang jarum 1 -2m: keluli bulat adalah 16mm, paip keluli adalah 25mm, jarum di atas cerobong: keluli bulat adalah 20mm, paip keluli adalah 40mm.

Kaedah pengiraan adalah berkaitan dengan jejari perlindungan dan ketinggian (h) batang petir, serta jejari bola bergolek,

D ialah jejari bergolek (jarak kilat)

Jenis bangunan pertama ialah D=30 meter (ditentukan berdasarkan jenis bangunan)

Jenis bangunan kedua ialah D=45 meter (ditentukan berdasarkan jenis bangunan)

Jenis bangunan ketiga ialah D=60 meter (ditentukan berdasarkan jenis bangunan)

Julat perlindungan dikira menggunakan formula nilai standard: (ditentukan berdasarkan jenis bangunan)

Secara amnya, semakin tinggi batang petir, semakin besar julat perlindungan dan semakin baik kesan perlindungan. Namun, memandangkan keselamatan dan ekonomi pembinaan joran kilat, kebanyakan joran kilat dibina antara 35-45 meter.

Langkah berjaga-jaga: Pembumian rod kilat mestilah baik, dan nilai rintangan pembumian tidak boleh melebihi 10 Ω. Apabila kerintangan tanah adalah tinggi, modul pembumian grafit yang diperluaskan, agen pengurangan rintangan ketulenan tinggi, sambungan kabel grafit, dan keluli bersalut zink digunakan sebagai badan pembumian menegak. Bilangan penggunaan tertentu perlu dikira mengikut formula.

Penyelenggaraan dan pemeriksaan mesti dilakukan sebelum musim ribut petir setiap tahun seperti berikut:

1. Sambungan setiap bahagian penyambung hendaklah boleh dipercayai dan tidak dibenarkan longgar;

2. Jumlah nilai rintangan daripada penangkap kilat ke penyambung bawah ialah ≤ 5 Ω;

3. Pembumian rod kilat mestilah baik, dan nilai rintangan pembumian tidak boleh melebihi 10 Ω.

Asas reka bentuk untuk menara perlindungan kilat:

1. Kod untuk Reka Bentuk Perlindungan Kilat Bangunan (GB50057-2010)

2. Kod untuk Reka Bentuk Struktur Tinggi (GBJ135-2006)

3. Kod untuk Reka Bentuk Struktur Keluli (GB50017-2014)
